Applicazione Maniglie Adesive

L'applicazione di maniglie adesive è il fiore all'occhiello di Decimo Srl. Offriamo tre modelli di macchine manigliatrici per soddisfare ogni esigenza: la Manigliatrice Pneumatica XHP, la Manigliatrice Meccanica XHM e la Manigliatrice Elettronica XHE. Ogni modello presenta vantaggi specifici in termini di prestazioni, precisione, velocità e adattabilità a diversi tipi di imballaggi. Scoprite nelle sezioni seguenti quale macchina è la soluzione ideale per le vostre necessità.

Materie Prime per Manigliatrici

Le nostre manigliatrici sono progettate per lavorare con materiali di alta qualità, garantendo efficienza e risultati impeccabili. Questa sezione illustra le specifiche delle bobine di nastro adesivo e dei cartoncini, componenti essenziali per la creazione di maniglie. Scopri le caratteristiche dei materiali standard e contattaci per soluzioni personalizzate.

Bobina spolettata di nastro adesivo standard, dimensioni e specifiche tecniche per manigliatrici XH e alimentatori XHF

Bobina Spolettata Standard

Nastro Adesivo

La bobina spolettata è la configurazione più comune per il nastro adesivo utilizzato nelle manigliatrici XH (con alimentatore integrato) e negli alimentatori XHF.

  • Anima: 6" (152 mm)
  • Diametro: ~350 mm
  • Larghezza: 180 mm
  • Supporto: MOPP
  • Spessore: 70 µm (totale), 50 µm (nastro)
  • Adesione: 5 N/25 mm
  • Carico di rottura: 350 N/25 mm
  • Allungamento: 30%

Consultare la scheda tecnica del fornitore per dettagli completi.

Bobina piatta di nastro adesivo, dimensioni e specifiche tecniche

Bobina Piatta

Nastro Adesivo

Le bobine piatte, con anima da 3" (76 mm), sono un'alternativa per applicazioni che richiedono una minore autonomia o per l'utilizzo con specifici modelli di svolgitori.

  • Anima: 3" (76 mm)
  • Diametro: ~350 mm
  • Larghezza: 180mm
  • Supporto: MOPP
  • Spessore: 70 µm (totale), 50 µm (nastro)
  • Adesione: 5 N/25 mm
  • Carico di rottura: 350 N/25 mm
  • Allungamento: 30%

Consultare la scheda tecnica del fornitore per dettagli completi.

Bobina spolettata di nastro adesivo con cartoncino pre-applicato, specifiche per manigliatrici XH e alimentatori XHF

Bobina Pre-etichettata

Nastro Adesivo con Cartoncino

Questa bobina spolettata integra il cartoncino pre-stampato, offrendo una soluzione "all-in-one" ad alta autonomia. Ideale per produzioni elevate con grafica dedicata.

  • Anima: 6" (152 mm)
  • Diametro: ~350 mm
  • Larghezza: ~350 mm
  • Supporto: MOPP
  • Spessore: 70 µm (totale), 50 µm (nastro)
  • Adesione: 5 N/25 mm
  • Carico di rottura: 350 N/25 mm
  • Allungamento: 30%

Consultare la scheda tecnica del fornitore per dettagli completi.

Cartoncino personalizzato per maniglie adesive con logo, QR code e codice a barre, specifiche tecniche

Cartoncino Personalizzato

Per Maniglie Adesive

Il cartoncino, oltre a facilitare la presa, offre spazio per la personalizzazione con loghi, codici e informazioni.

  • Grammatura: 210 g/m²
  • Spessore: 252 µm
  • Rigidità: MD 5 mHm, CD 2 mHm (Taber 15°)
  • Umidità: 3-8%
  • Luminosità: 85% (lato superiore)
  • Lisciatura: 2.5 µm (Parker, lato sup.)
  • Scott Bond: 50 J/m²

Consultare la scheda tecnica del fornitore per dettagli completi.

Specifiche di tolleranza dimensionale (±0.5 mm) per cartoncini utilizzati in manigliatrici e alimentatori

Tolleranze Cartoncino

Precisione Essenziale

La precisione dimensionale dei cartoncini è fondamentale per il corretto funzionamento delle macchine.

  • Lunghezza (l): ±0.5 mm
  • Larghezza (w): ±0.5 mm

Tolleranze rigorose garantiscono un'alimentazione e un'applicazione impeccabili.

Consultare la scheda tecnica del fornitore per dettagli completi.

Mazzetta di cartoncini per maniglie adesive, importanza dell'imballaggio e dello stoccaggio in ambiente asciutto

Imballaggio e Stoccaggio

Cartoncini

Per preservare l'integrità dei cartoncini e garantire la massima efficienza, segui queste linee guida.

  • Forniti in vassoi protettivi.
  • Mazzette con fascette.
  • Vassoi avvolti in film termoretraibile.
  • Stoccaggio in ambiente asciutto.

Un corretto stoccaggio previene l'incollaggio e assicura prestazioni ottimali.

Consultare la scheda tecnica del fornitore per dettagli completi.

Applicazioni

In oltre 30 anni di esperienza abbiamo acquisito un know-how specifico in diversi settori di applicazione, per i quali realizziamo macchine dedicate per lo specifico uso.

Imbottigliamento

Manigliatrici per Fardelli: Soluzioni per Fronte Pari e Dispari, da 0.25L a 2L e oltre.

Le nostre macchine manigliatrici applicano maniglie adesive a fardelli di bottiglie di ogni tipo. Gestiamo senza problemi i formati più comuni (3x2, 4x2, 4x3, 6x4...) e le dimensioni standard delle bottiglie (0.25L, 0.5L, 0.75L, 1L, 1.25L, 1.5L, 2L...). Ma non ci fermiamo qui: se avete esigenze particolari, il nostro team è pronto a progettare con voi la soluzione su misura perfetta.

Di seguito, alcuni esempi visivi che illustrano la versatilità delle nostre macchine manigliatrici in diverse configurazioni di fardelli, sia a fronte pari che dispari:

  • Fardello di bottiglie Fronte Dispari (3x, 5x) con Arco Maniglia \(a\) Pronunciato
  • Fardello di bottiglie Fronte Dispari (3x, 5x) con Arco Maniglia \(a\) Normale
  • Fardello di bottiglie Fronte Pari (2x, 4x) con Arco Maniglia \(a\) Pronunciato

I fardelli a Fronte Pari (2x, 4x, 6x, ecc.), in cui il numero di bottiglie è pari nella direzione di avanzamento, presentano una sfida specifica. In questi casi, il tratto utile \(u\) della maniglia adesiva deve essere posizionato precisamente nella gola tra le bottiglie. Inoltre, un arco maniglia \(a\) pronunciato è essenziale. Senza, la maniglia aderirebbe al film, impedendone la presa. Al contrario, nei fardelli a Fronte Dispari (3x, 5x, ecc.), la maniglia poggia sui tappi centrali, creando naturalmente lo spazio necessario.

La Manigliatrice Meccanica XHM è la soluzione ottimizzata per l'applicazione di maniglie su fardelli a fronte pari. Grazie alla sua tecnologia avanzata, assicura un controllo preciso dell'arco maniglia \(a\) e del tratto utile \(u\), mantenendo un'elevata produttività. La pinza, con il suo design specifico, si adatta alla gola del film termoretraibile tra le bottiglie, garantendo un'applicazione impeccabile senza tagli o danneggiamenti.

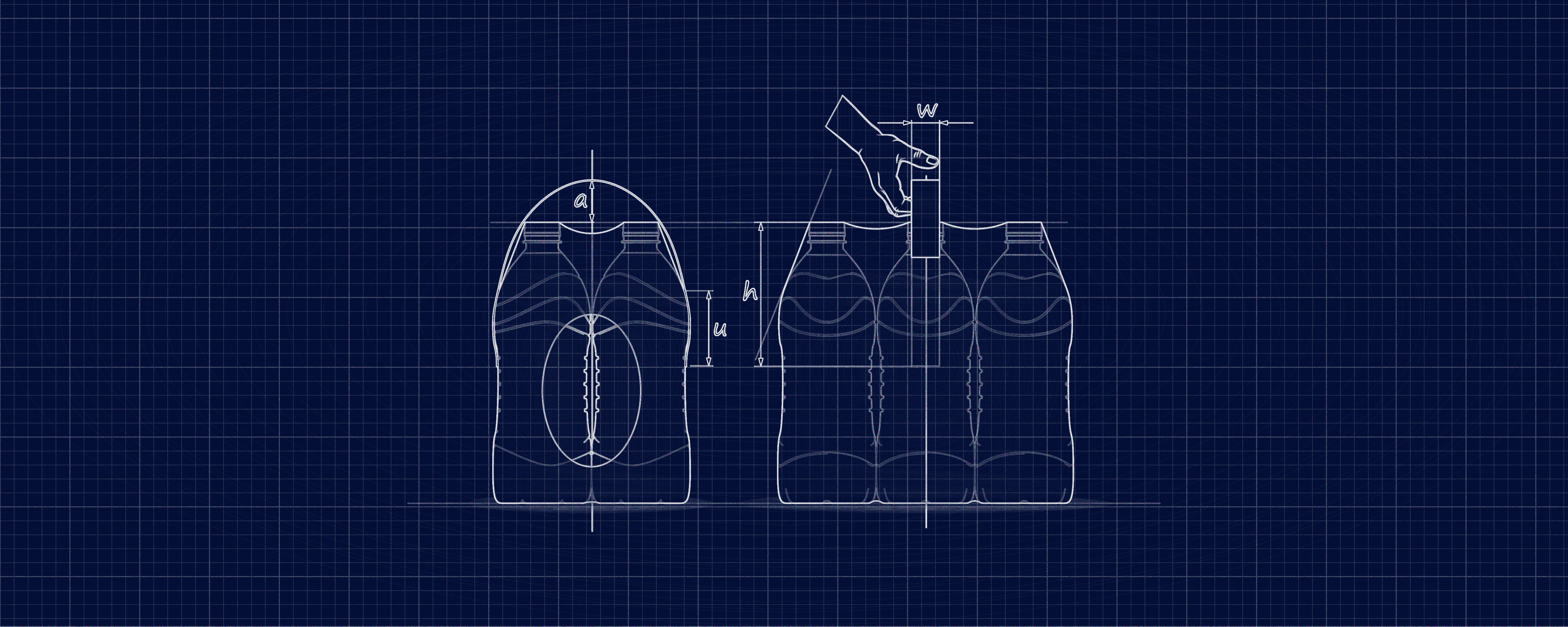

Schema tecnico fardello 3x2 con maniglia adesiva ad arco minimo per macchine manigliatrici
Fardello a fronte dispari con arco maniglia pronunciato per una presa facile.

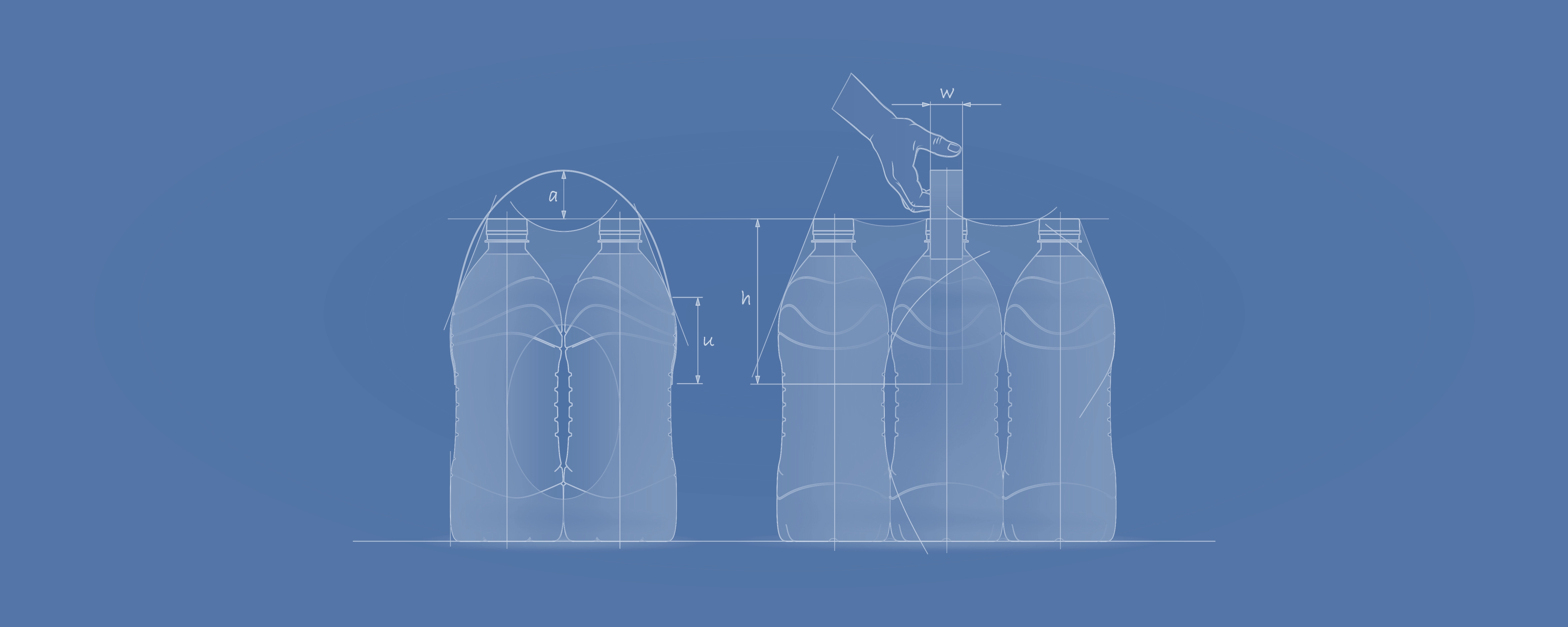

Schema tecnico fardello 3x2 con maniglia adesiva ad arco minimo per macchine manigliatrici
Fardello a fronte dispari con arco maniglia normale: spazio sufficiente per l'inserimento della mano.

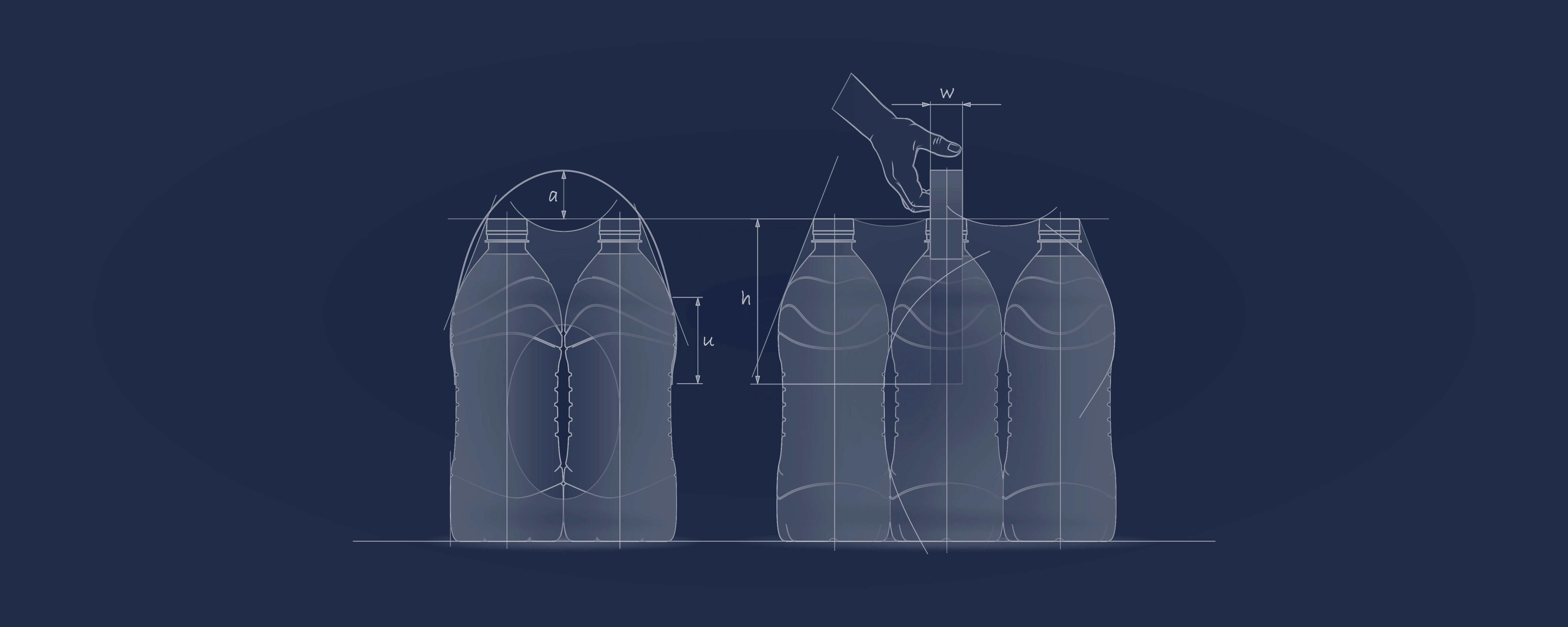

Schema tecnico per applicazione maniglia adesiva con arco ampio su fardello 2x2 - Macchine manigliatrici
Fardello a fronte pari: l'arco maniglia pronunciato è essenziale per una presa sicura.

Imbottigliamento

Applicazione Maniglie su Fardelli di Lattine: Precisione e Versatilità

Le macchine manigliatrici Decimo Srl applicano maniglie adesive a fardelli di lattine in modo efficiente e preciso, adattandosi a ogni esigenza. Offriamo soluzioni sia per l'applicazione "top" (presa dall'alto) che "side" (presa laterale). Gestiamo i formati più comuni (2x2, 3x2, 4x2, 4x3, 6x4...) e lattine di diverse dimensioni (0.33L, 0.5L, 0.66L e oltre). E se avete bisogno di qualcosa di unico, il nostro team è pronto a progettare con voi la soluzione su misura perfetta.

Queste immagini dimostrano come le nostre macchine applicano le maniglie adesive a fardelli di lattine di ogni tipo, gestendo senza problemi sia la configurazione a fronte pari/dispari, sia la presa dall'alto (top) o laterale (side):

  • Fardello di lattine Fronte Dispari (3x, 5x...) con Maniglia Laterale e Arco Maniglia \(a\) Pronunciato
  • Fardello di lattine Fronte pari (2x, 4x...) con Maniglia Superiore e Arco Maniglia \(a\) Pronunciato
  • Fardello di lattine Fronte Dispari (3x, 5x...) con Maniglia Superiore e Arco Maniglia \(a\) Pronunciato

L'applicazione di maniglie su fardelli di lattine a fronte pari (2x, 4x, 6x...) richiede la massima precisione. Il tratto utile \(u\) della maniglia deve inserirsi perfettamente nella gola tra le lattine, e un arco maniglia \(a\) ben definito è essenziale per evitare che la maniglia aderisca al film, rendendo impossibile la presa. Poiché le lattine sono particolarmente delicate, la pinza delle nostre macchine è realizzata con materiali e rivestimenti speciali per prevenire graffi e ammaccature. Per questi fardelli, offriamo sia l'applicazione laterale (side) che quella superiore (top).

La Manigliatrice Meccanica XHM è la soluzione Decimo Srl ideale: controllo preciso di \(a\) e \(u\), alta produttività e una pinza progettata per adattarsi alla gola del film senza danneggiare le lattine.

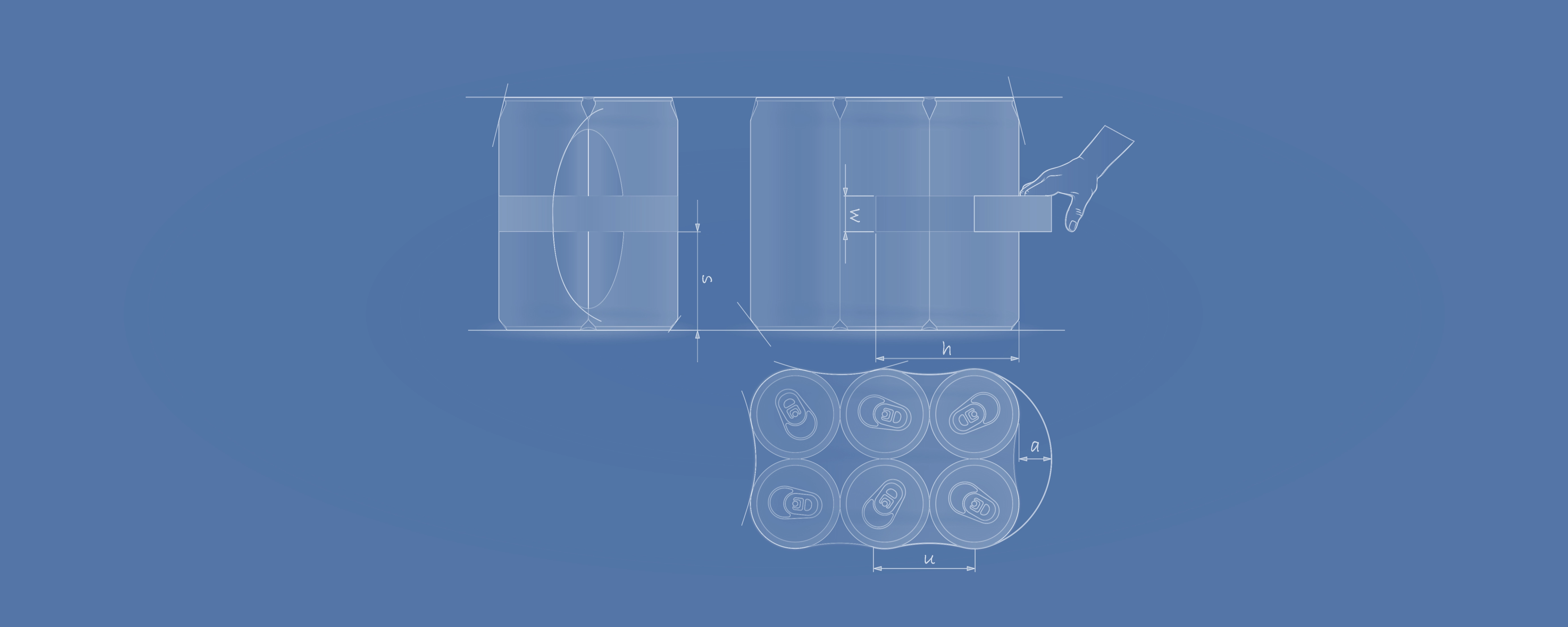

Schema tecnico applicazione maniglia adesiva laterale su confezione 3x2 di lattine con dettagli dimensioni per macchine manigliatrici
Vista dall'alto di un fardello di lattine: le macchine Decimo Srl tengono conto di tutte le dimensioni (\(h\), \(u\), \(w\), \(a\), \(s\)) per un'applicazione ottimale della maniglia.
Schema tecnico applicazione maniglia adesiva superiore su confezione 2x2 di lattine - Dettagli per macchine manigliatrici
Vista laterale di un fardello di lattine (2x2): si noti il tratto utile \(u\) della maniglia, applicato precisamente nella gola tra le lattine.
Schema tecnico applicazione maniglia adesiva superiore su confezione 3x2 di lattine con dettagli dimensioni - Macchine manigliatrici
Fardello di lattine a fronte dispari: applicazione classica della maniglia.

Imbottigliamento

Applicazione Maniglie su Confezioni Brick: Soluzioni per Ogni Forma

Le macchine manigliatrici Decimo Srl applicano maniglie adesive su confezioni in cartone tipo brick con la massima precisione, adattandosi a ogni forma. Che si tratti di brick con superficie superiore piatta e tappo sporgente, superficie inclinata con tappo, o persino con estremità superiore affusolata, le nostre macchine garantiscono un'applicazione impeccabile. Data la varietà di forme, l'arco maniglia (\(a\)) è sempre essenziale su questi prodotti. Le variabili \(h\), \(u\), \(w\) e \(a\) giocano un ruolo cruciale per un risultato ottimale.

Queste immagini mostrano l'applicazione di maniglie adesive su confezioni brick, evidenziando le dimensioni chiave e l'importanza dell'arco maniglia:

  • Maniglia applicata a fardello brick 3x2 con superficie superiore ortogonale e tappo: l'arco \(a\) garantisce una presa sicura su questa configurazione tradizionale.
  • Maniglia su fardello brick 3x2 a superficie superiore inclinata con tappo: l'applicazione si adatta alla forma, mantenendo l'arco \(a\) essenziale per la funzionalità.
  • Maniglia per fardello brick 3x2 con sezione superiore rastremata: design e funzionalità si uniscono, con l'arco \(a\) che assicura una presa ergonomica.

L'applicazione di maniglie su fardelli brick richiede un controllo preciso delle variabili \(h\), \(u\), \(w\) e \(a\). La criticità maggiore, rispetto ad altri imballaggi, è rappresentata dalla necessaria presenza dell'arco maniglia (\(a\)), indipendentemente dalla geometria della superficie superiore del brick (ortogonale, inclinata o rastremata). La Manigliatrice Meccanica XHP di Decimo Srl è progettata per questo:

  • Corretta determinazione di \(h\) e \(u\) in base all'altezza del brick.
  • Formazione di un arco maniglia \(a\) ottimale.
  • Applicazione precisa e ripetibile anche ad alte velocità.

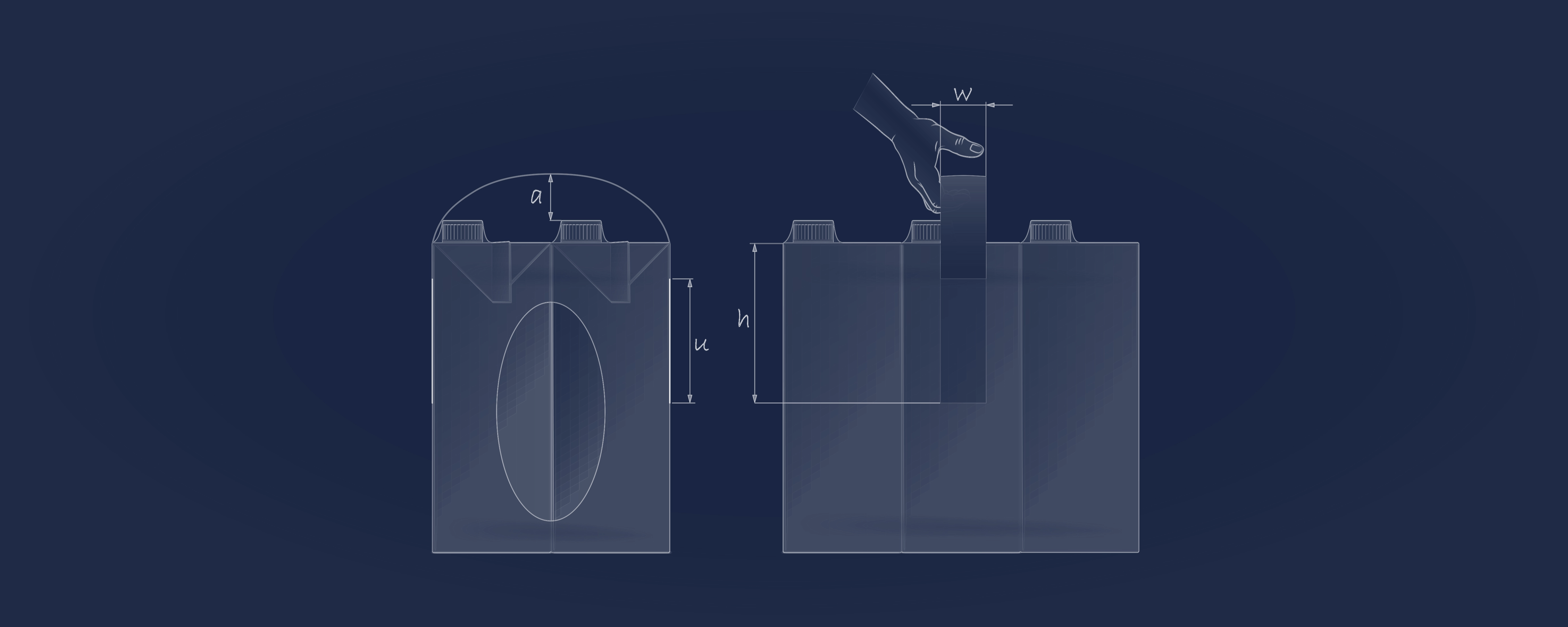

Schema tecnico applicazione maniglia superiore con arco su confezione brick 3x2 con tappi - Dimensioni per macchine manigliatrici
Fardello di brick (3x2) con superficie superiore ortogonale e arco maniglia.
Schema applicazione maniglia superiore con arco su confezione 3x2 di brick con superficie inclinata - Dimensioni per macchine manigliatrici
Fardello di brick (3x2) con superficie superiore spiovente e arco maniglia.
Schema tecnico per applicazione maniglia adesiva superiore con arco su confezione 3x2 di brick affusolati - Dimensioni per macchine manigliatrici
Fardello di brick (3x2) con superficie superiore rastremata e arco maniglia.

Tissue

Applicazione Maniglie su Rotoli di Carta: Guida Completa

Le manigliatrici Decimo Srl offrono soluzioni versatili per l'applicazione di maniglie adesive su rotoli di carta, sia singoli (carta igienica, asciugatutto) che in confezioni multiple. L'applicazione può avvenire sia dall'alto (tipico del monorotolo) che lateralmente (comune per le confezioni).

Fattori Critici per un'Applicazione Ottimale:

  • Arco Maniglia \(a\) e Altezza Utile \(u\): Anche se di dimensioni ridotte rispetto ad altre applicazioni (es. fardelli brick), un corretto dimensionamento dell'arco maniglia \(a\) e dell'altezza \(u\) è fondamentale per garantire una presa sicura ed ergonomica.
  • Consistenza del Pacco: Una confezione compatta, ottenuta con un film di buona qualità e un tiraggio ottimale, è essenziale per un'applicazione precisa e costante.
  • Materiale Maniglia: Generalmente, la maniglia è costituita da nastro adesivo accoppiato a un inserto in materiale plastico. Decimo Srl offre anche Alimentatori Maniglia (XHF) per la creazione di maniglie personalizzate, combinando nastro adesivo e inserto plastico da due bobine separate.

Esempi di Applicazione:

  • Monorotolo (Applicazione Superiore): Ideale per carta igienica e asciugatutto, l'applicazione dall'alto offre una presa intuitiva.
  • Confezione da 12 Rotoli (3x4x1, Applicazione Laterale): La maniglia laterale facilita il trasporto di confezioni multiple.
  • Confezione da 24 Rotoli (3x4x2,Applicazione Laterale): Particolarmente delicata, richiede precisione nell'applicazione nella "gola" tra i rotoli.

La Manigliatrice Elettronica XHE a testa orizzontale di Decimo Srl è particolarmente indicata per queste applicazioni. Il controllo tramite servomotori consente:

  • Massima flessibilità nella gestione di diversi formati.
  • Traiettorie di applicazione personalizzate per evitare danni al pacco.
Schema tecnico per applicazione maniglia adesiva superiore su monorotolo di carta, con dimensioni per macchine manigliatrici
Monorotolo con applicazione maniglia superiore.
Schema tecnico applicazione maniglia adesiva orizzontale su confezione 12 rotoli carta igienica - Dimensioni per macchine manigliatrici
Confezione 12 rotoli, applicazione laterale.
Schema tecnico applicazione maniglia adesiva orizzontale, confezione 24 rotoli carta igienica - Dimensioni per manigliatrici
Confezione 24 rotoli, applicazione laterale.

Imbottigliamento

Maniglie su Boccioni: Precisione e Stabilità

Le manigliatrici Decimo Srl offrono soluzioni efficienti per l'applicazione di maniglie adesive su boccioni, sia singoli che in confezioni multiple. Un'applicazione corretta è fondamentale per garantire una presa sicura e prevenire ribaltamenti durante il trasporto.

Aspetti Chiave dell'Applicazione:

  • Pulizia e Asciugatura: Data l'assenza di film termoretraibile, i boccioni devono essere perfettamente puliti e asciutti per una adesione ottimale del nastro adesivo.
  • Superficie Liscia: Una superficie liscia favorisce l'adesione del nastro adesivo.
  • Arco Maniglia: Essenziale per una presa sicura e confortevole.

Configurazioni di Applicazione:

  • Boccioni Singoli (Maniglia Inclinata): L'inclinazione della maniglia è studiata per evitare ribaltamenti durante il sollevamento.
  • Confezioni 1x2 (Maniglia Lato Lungo): La maniglia si appoggia sui tappi, facilitando la formazione dell'arco maniglia.
  • Confezioni 2x1 (Maniglia Lato Corto): L'applicazione nella gola tra i boccioni richiede precisione per garantire la stabilità della confezione e la conformità all'altezza di pallettizzazione (quota \(p\)).

Per le applicazioni più complesse (come il formato 2x1), Decimo Srl ha sviluppato soluzioni specifiche che consentono un'applicazione precisa, ripetibile e senza compromessi.

Contattaci per saperne di più!

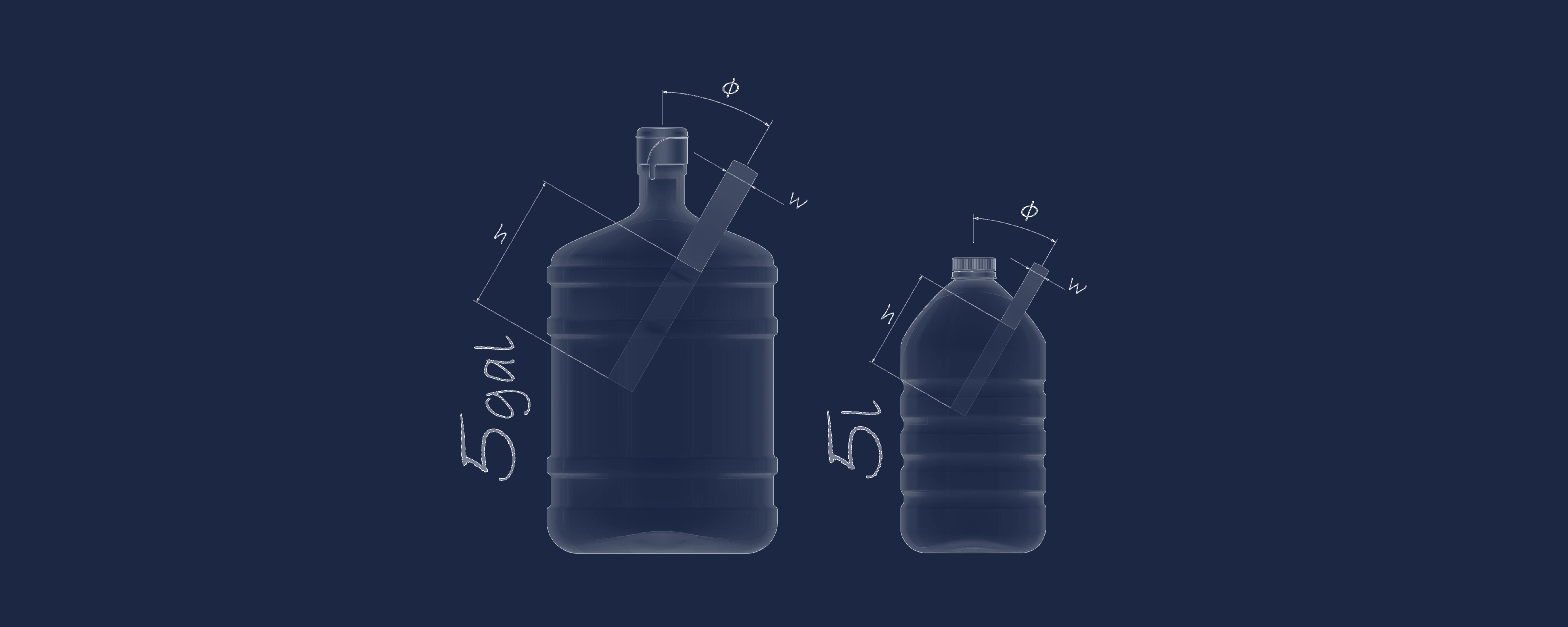

Schema tecnico: applicazione maniglia adesiva inclinata su boccioni d'acqua da 5 galloni e 5 litri
Maniglia Inclinata su Boccioni.
Schema tecnico: applicazione maniglia adesiva su confezione 1x2 boccioni d'acqua
Maniglia su lato lungo - Confezione 1x2.
Schema tecnico: applicazione maniglia adesiva su confezione 2x1 di boccioni d'acqua
Maniglia su lato corto - Confezione 2x1.

Industria cartaria:

Maniglie Adesive su Scatole di Cartone: Una Sfida, Molte Soluzioni

L'applicazione di maniglie adesive su scatole di cartone è una soluzione sempre più richiesta, ma presenta sfide uniche. L'adesione al cartone, la resistenza allo strappo durante il trasporto (soprattutto con carichi pesanti) e la velocità di applicazione richiedono un'attenzione particolare.

Le Nostre Competenze:

  • Adesione Ottimizzata: Soluzioni per garantire un'adesione forte e duratura, anche su diversi tipi di cartone.
  • Resistenza allo Strappo: Progettazione accurata dell'applicazione per minimizzare il rischio di strappi durante il trasporto.
  • Alta Velocità: Tecnologie per garantire applicazioni solide anche ad alta velocità.
  • Applicazione Delicata: Sistemi di applicazione progettati per minimizzare lo stress sul cartone e garantire la stabilità del pacco.

Tipologie di Applicazione:

  • Top: Maniglia applicata sulla parte superiore della scatola.
  • Side (Lato Lungo): Maniglia applicata sul lato lungo della scatola.
  • Side (Lato Corto): Maniglia applicata sul lato corto della scatola.

Scopri come affrontiamo queste sfide! Guarda il video di una delle nostre ultime installazioni.

Schema tecnico: applicazione maniglia adesiva superiore su scatola di cartone orizzontale
Maniglia Superiore (Top).
Schema tecnico: applicazione maniglia adesiva orizzontale su scatola di cartone (vista dall'alto)
Maniglia Laterale (Lato Lungo).
Schema tecnico: applicazione maniglia adesiva orizzontale su lato corto di scatola di cartone (vista dall'alto)
Maniglia Laterale (Lato Corto).

Packaging Flessibile

Maniglie su Sacchetti: Soluzioni su Misura per il Trasporto Facilitato

L'applicazione di maniglie su sacchetti contenenti materiale sciolto rappresenta una nicchia con un potenziale di crescita interessante. Questa soluzione richiede un'analisi dedicata per adattarsi alle diverse dimensioni e tipologie di prodotto.

Flessibilità e Personalizzazione:

  • Analisi Personalizzata: Valutazione accurata delle specifiche del prodotto e del sacchetto per garantire un'applicazione ottimale.
  • Applicazione Intermittente: Adatta a basse velocità di produzione, ideale per piccoli lotti o prodotti speciali.
  • Versatilità di Applicazione: Possibilità di applicare la maniglia sia sul lato che sulla parte superiore del sacchetto.

Applicazioni Innovative:

  • Multipack per Sacchetti Leggeri: Nel caso di sacchetti di piccole dimensioni (es. fazzoletti umidificati), la maniglia può unire due o tre confezioni, creando un multipack che facilita il trasporto e aumenta il valore del prodotto.

Se hai un progetto specifico, contattaci! Siamo pronti a collaborare per sviluppare una soluzione personalizzata che soddisfi le tue esigenze.

Schema tecnico: applicazione maniglia adesiva superiore per trasporto e unione di sacchi di materiale sfuso impilati
Maniglia superiore per sacchi impilati.
Schema tecnico: applicazione maniglia adesiva sul lato corto di un sacco di materiale sfuso
Maniglia laterale (lato corto).
Schema tecnico: applicazione maniglia adesiva sul lato lungo di un sacco di materiale sfuso
Maniglia laterale (lato lungo).

Imbottigliamento

Maniglie Rigide per Boccioni: Robustezza ed Ergonomia

Offri un'esperienza di trasporto superiore con l'applicazione di maniglie rigide (neck handles) sui tuoi boccioni d'acqua. Una soluzione robusta ed ergonomica che fa la differenza.

Vantaggi Chiave:

  • Presa Sicura e Confortevole: Ideale per boccioni pesanti, dove una maniglia adesiva potrebbe non essere sufficiente.
  • Design Ergonomico: Facilita il sollevamento e il trasporto del boccione, riducendo lo sforzo per l'utente finale.
  • Valore Aggiunto: Conferisce al tuo prodotto un'immagine di qualità e attenzione al dettaglio, distinguendolo dalla concorrenza.
  • Durata nel Tempo: Le maniglie rigide sono progettate per resistere all'uso ripetuto e per mantenere la loro funzionalità nel tempo.

Il Nostro Sistema di Applicazione Garantisce:

  • Precisione e Affidabilità: Anche ad alte velocità, l'applicazione avviene in modo accurato e ripetibile, riducendo al minimo gli scarti.
  • Adattabilità: Possibilità di gestire diversi formati di boccioni e diverse tipologie di maniglie rigide.
  • Integrità del Prodotto: Il processo di applicazione è delicato e progettato per non danneggiare i boccioni.

Contattaci per scoprire come valorizzare i tuoi boccioni con le nostre soluzioni di applicazione maniglie rigide!

Boccione d'acqua con maniglia rigida applicata al collo
Boccione con maniglia rigida (neck handle).

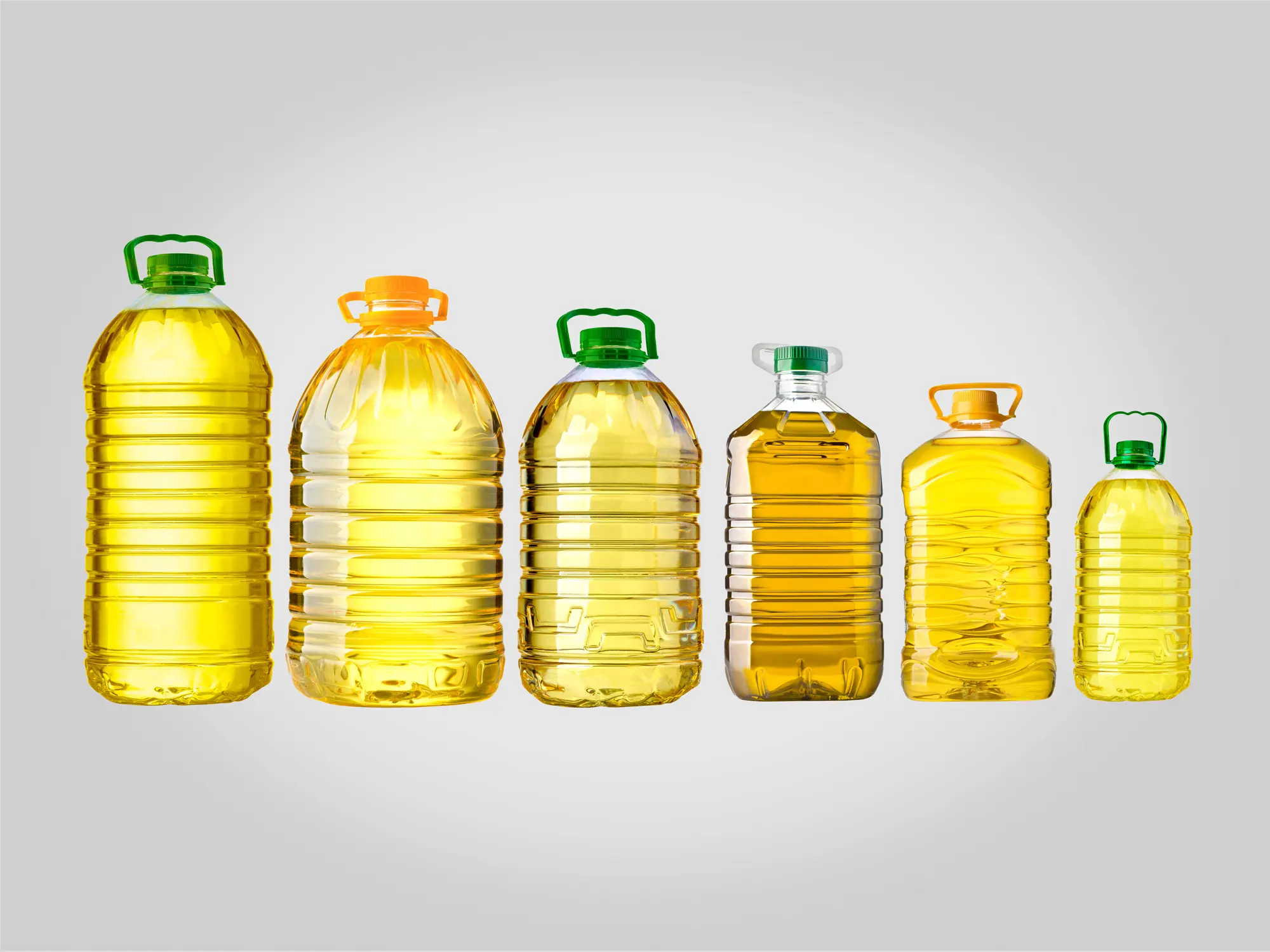

Boccioni di olio di diverse dimensioni con maniglie rigide (neck handles), applicate con macchine XHN lineari
Boccione con maniglia rigida (neck handle).

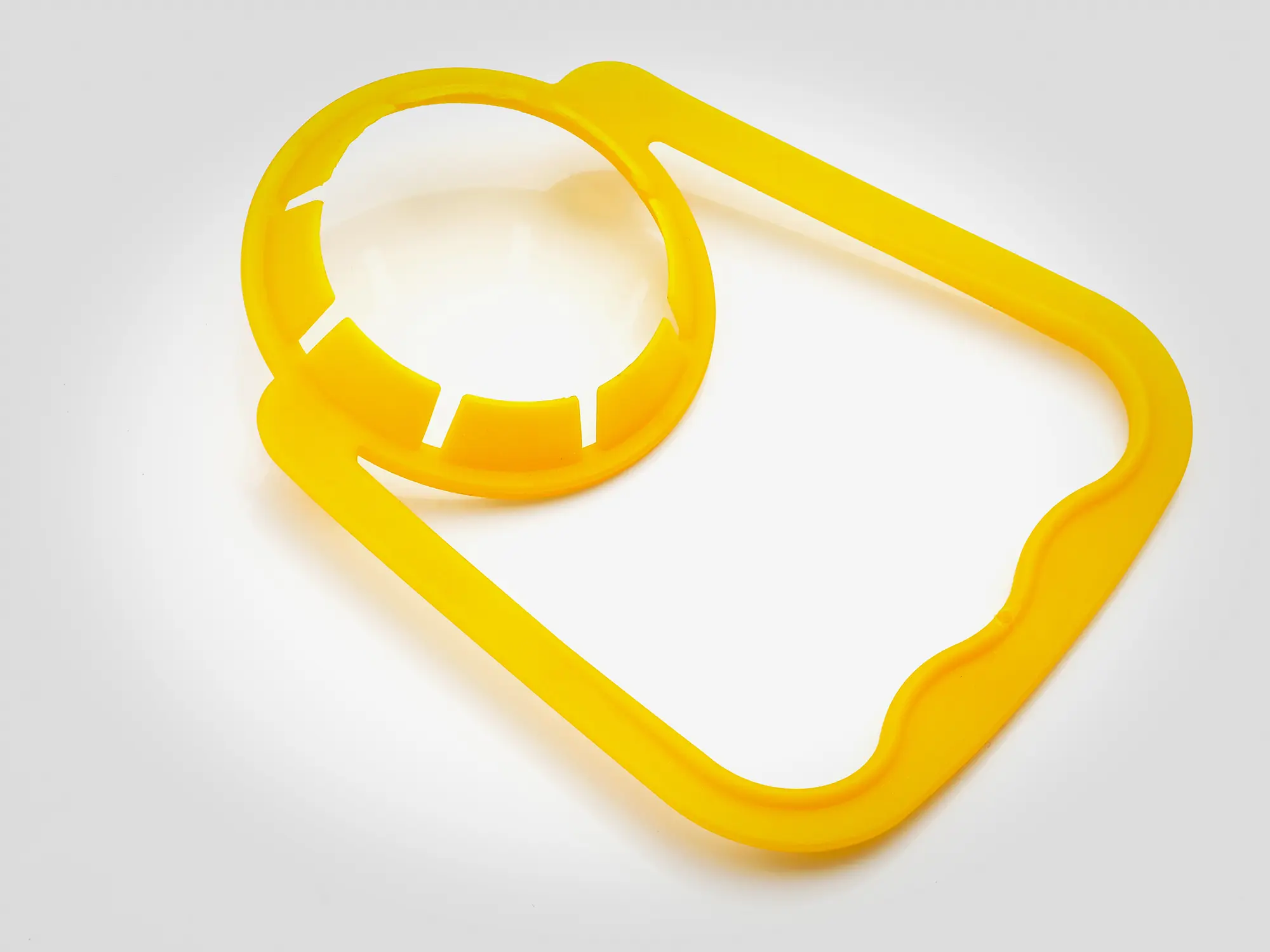

Maniglia rigida gialla neck handle, esempio di maniglia applicabile con macchine XHN
Boccione con maniglia rigida (neck handle).
